Radsatz-Wechselanlagen

Foto Radsatz-Wechselanlagen

Die Radsatzwechsel-Anlagen dienen zum Ausbau von Radsätzen in Werkstätten mit bodenebenen oder aufgeständerten Gleisanlagen.
Bei bodenebenen Gleisanlagen – Grubengleisen – kommen in der Regel schienenverfahrbare Wechselfahrzeuge in der Gleisgrube zum Einsatz, welche den Radsatz unterhalb der Fahrzeuge zur Entnahmestation transportieren.
An aufgeständerten Gleisanlagen können sowohl stationäre als auch mobile Radsatz-Wechselanlagen eingesetzt werden. Bei stationären und mobilen Anlagen wird der Radsatz seitlich am Gleis übernommen.

Produktdetails

Unser mobiles System für aufgeständerte Gleisanlagen mit Gleisbrücken ist das flexibelste Radsatzwechselsystem und auch nachträglich erweiterbar. Dieses wird einfach mit einem Gabelstapler oder einem BÜTER-Gehhubstapler ins Gleis eingesetzt (dies erfordert Gleisbrücken). Das mobile System für aufgeständerte Gleisanlagen besteht aus folgenden Komponenten:

  • Mobile Radsatz-Wechselanlage
  • Frei verfahrbare Geh-Hubstapler zum Bewegen der Wechselanlage
  • Schwenkbare Gleisbrücken oder herausnehmbare Gleisbrücken
  • Mobile Abstützböcke

Mit diesem mobilen System können an einer aufgeständerten Gleisanlage gleichzeitig oder auch nacheinander an mehreren Positionen Radsatzwechsel durchgeführt werden, ohne andere Arbeiten am Fahrzeug zu behindern.

Mit Hilfe von weiteren BÜTER Komponenten wie zum Beispiel Kugelrollpaletten können auch andere Unterflurkomponenten wie Fahrmotore usw. gewechselt werden.

Anwendungsgebiete

Unsere Radsatz-Wechselanlagen werden von namhaften Bahnunternehmen und Fahrzeugherstellern für die Wartung und Instandhaltung der Schienenfahrzeuge eingesetzt.

Eigenschaften

  • Diverse Systeme – mobil und stationär –, abgestimmt auf die vorhandenen Gleisanlagen
  • Einfache und leichte Handhabung
  • Mobile Systeme verfügbar, die selbst mit Gabelstaplern bewegt werden können
  • Ausgereifte, durchdachte Konzepte, basierend auf langjähriger Erfahrung mit führenden Bahnunternehmen und Fahrzeugherstellern
  • Elektronische Steuerung aus eigener Fertigung, individuell nach Kundenanforderungen programmiert
  • Vielseitig erweiterbare Anlagen dank breitem Sortiment an Zusatzausrüstungen: Radsatzpaletten, Zusatzadapter, Systempaletten, usw.
  • Besonders robuste, langlebige Konstruktion
  • Qualitativ hochwertige Hydraulik-Zylinder aus eigener Fertigung
  • Wartungsarme Gleitlager

Ihre Vorteile und Nutzen

  • Effiziente Arbeitsabläufe: Dank perfekter Abstimmung unserer Radsatz-Wechselanlage auf Ihre Arbeitsabläufe reduzieren Sie unnötigen Aufwand und sorgen für kurze Stillstandzeiten.
  • Akzeptanz bei den Mitarbeitern: Die Radsatz-Wechselanlage wird von den Mitarbeitern rasch verstanden und gerne verwendet, da sie optimal auf die Arbeitsweise abgestimmt ist. Hinzu kommt eine hohe Arbeitssicherheit durch die ausgereiften Sicherheitsvorrichtungen unserer Maschinen.
  • Optimale Platznutzung: BÜTER Anlagen zeichnen sich durch kompakte Bauweise bei maximaler Hubkraft bzw. Kraftdichte aus. Dadurch sparen Sie Platz.
  • Lange Nutzungsdauer: Unsere Maschinen sind besonders robust konstruiert und auf eine lange Nutzungsdauer ausgelegt.
  • Kurze Ausfallzeiten: Wir lagern bzw. fertigen sämtliche Ersatzteile selbst. Dadurch erhalten Sie Ihre Ersatzteile innerhalb kürzester Frist.
  • Geringere Baukosten: Wir können Ihnen Radsatz-Wechselanlagen liefern, welche ohne – oder nur mit geringen – Fundamentarbeiten nutzbar sind. Zum Beispiel unsere mobilen Systeme.
  • Flexibilität: Wenn sich Ihre Anforderungen ändern, können wir unsere Anlage rasch und flexibel anpassen. Dies garantiert eine optimale Nutzung Ihrer Investition.

Profitieren Sie von unser langjährigen Erfahrung
im Bereich der hydraulischen Scherenhubtische

Individuell nach Ihren Wünschen

Wir produzieren für Sie Hydraulik Flachhubtische genau nach Ihren Wünschen. Egal ob Standardprodukte oder auch Sonderlösungen, wir haben für alle Industriebereiche die richtige und passgenaue Lösung.

PRODUKTION & SERVICE AUS EINER HAND

Wir fertigen fast jedes Einzelteil unserer Hydraulik Flachhubtische direkt bei uns vor Ort. Somit erhalten Sie eine überdurchschnittliche Qualität und unseren schnellen Service bei Wartungen und Reparaturen.

ERSATZTEILSERVICE

Da wir jede Baugruppe der Hydraulik Flachhubtische vor Ort fertigen haben wir viele Standardbauteile auf Lager und können Ihnen diese schnell zur Verfügung stellen. Sonderbauteile können wir kurzfristig herstellen.

NACHHALTIG

Mit unserer Standortfertigung der Hydraulik Flachhubtische reduzieren wir Transporte, Emissionen und Verkehr. Wir fertigen nachhaltig durch optimierte Produktionsabläufe und Produktionsverfahren.

SCHNELLE ANGEBOTSERSTELLUNG

Wir erstellen für Sie blitzschnell ein genau auf Sie zugeschnittenes Angebot für Hydraulik Flachhubtische. Durch unsere langjährige Erfahrung und unseren Wissensschatz finden wir schnell die optimale Lösung für Sie.

~

24 MONATE GARANTIE

Bei uns erhalten Sie nicht nur eine zwölfmonatige Gewährleistung, sondern direkt volle 24 Monate Garantie unsere Hydraulik Flachhubtische. Dadurch gehen Sie kein Risiko ein und haben die nächsten Jahre keine Sorgen.

Beispiele für unsere Radsatzwechselanlagen

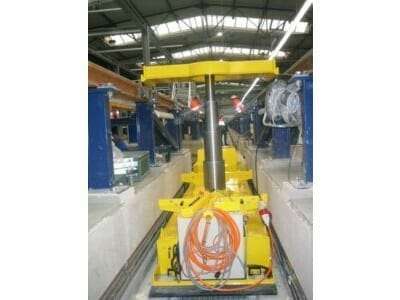

Fahrbare Radsatzsenke mit mittigem Teleskopzylinder

Fahrbare Radsatzsenke mit mittigem Teleskopzylinder

Teleskopzylinder ausgefahren

Teleskopzylinder ausgefahren

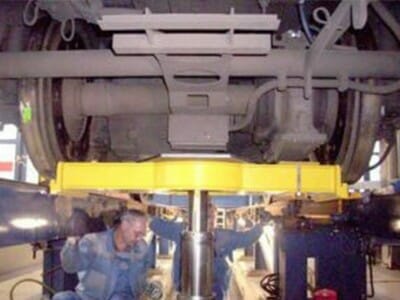

Radsatzaufnahme über Quertraverse an den Spurkränzen

Radsatzaufnahme über Quertraverse an den Spurkränzen

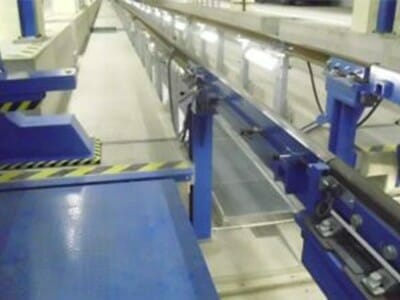

Wechselanlage mit verfahrbaren Gleisbrücken

Wechselanlage mit verfahrbaren Gleisbrücken

Wechselanlage mit verfahrbaren Gleisbrücken

Radsatzaufnahme über Achsgabel

Fahrbare Grubenabdeckung und fahrbare Grubenwanne

Fahrbare Grubenabdeckung und fahrbare Grubenwanne

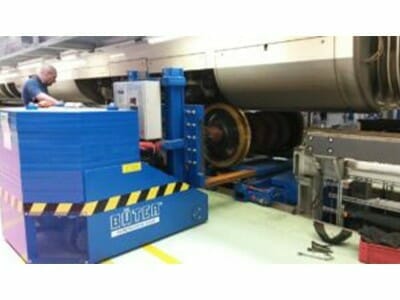

Mobiler Radsatzwechsler mit OmniDrive Antriebskonzept

Mobiler Radsatzwechsler mit OmniDrive Antriebskonzept

Radsatzsenke bei geöffneten Gleisbrücken

Radsatzsenke bei geöffneten Gleisbrücken

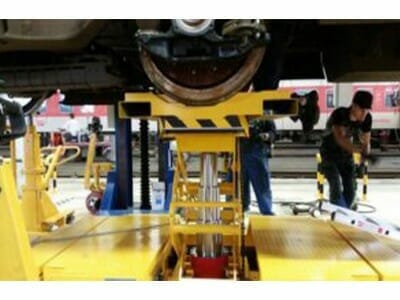

Integrierte Abstützzylinder beim Radsatzwechsel

Integrierte Abstützzylinder beim Radsatzwechsel

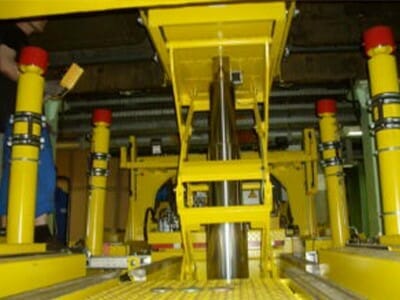

Detail Teleskop-Hubzylinder

Detail Teleskop-Hubzylinder

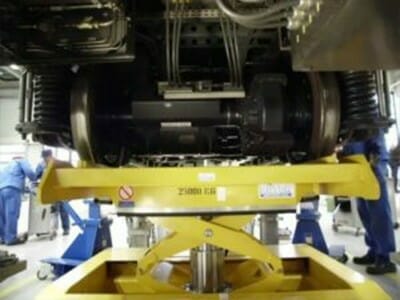

Radsatzaufnahme über fahrbare Lafette

Radsatzaufnahme über fahrbare Lafette

Ausfahren des Radsatzes in Übernahmeposition

Ausfahren des Radsatzes in Übernahmeposition

Verriegelbare Gleisbrücken und fahrbares Stützportal

Verriegelbare Gleisbrücken und fahrbares Stützportal

Lastpratze zurückgefahren

Lastpratze zurückgefahren

Fahrbare Radsatzsenke

Fahrbare Radsatzsenke

Radsatzsenke innerhalb Gleisgrube

Radsatzsenke innerhalb Gleisgrube

Fahrbare Gleisbrücken und hydraulische DG-Abstützung

Fahrbare Gleisbrücken und hydraulische DG-Abstützung

Mobiler Geh-Hubstapler für Radsatzwechsel- und Transport

Mobiler Geh-Hubstapler für Radsatzwechsel- und Transport

Transport mobiler RSW über Geh-Hubstapler

Transport mobiler RSW über Geh-Hubstapler

Transport Rasatz über Geh-Hubstapler

Transport Rasatz über Geh-Hubstapler

Seitliche Grubenabdeckung über ALU-Raste

Seitliche Grubenabdeckung über ALU-Raste

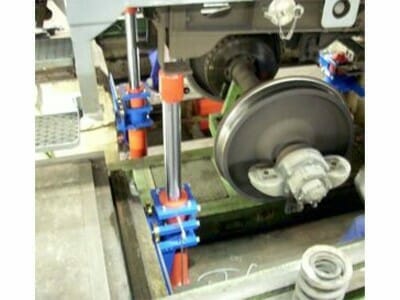

radsatzwechselanlagen26

Seitlich verfahrbare Drehgestell-Abstützung

Radsatzwechsel mit hydraulischer DG-Abstützung

Radsatzwechsel mit hydraulischer DG-Abstützung

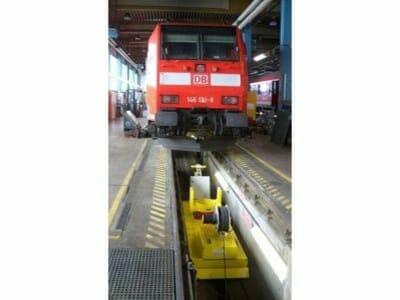

Mobile RSW in Gleisgrube eingesetzt

Mobile RSW in Gleisgrube eingesetzt

Aufnahme Radsatz über Wechselpalette

Aufnahme Radsatz über Wechselpalette

Radsatzwechsel und Abstützen DG-Rahmen

Radsatzwechsel und Abstützen DG-Rahmen

Transport Radsatz über Wechselpalette

Transport Radsatz über Wechselpalette

Transport Radsatz über Wechselpalette

Gleisbrücken-Entnahmewagen

Mobile RSW an schwenkbaren Gleisbrücken eingesetzt

Mobile RSW an schwenkbaren Gleisbrücken eingesetzt

Fahrbare RSW mit Hebebock-Abstützung und gekoppelten Arbeitsplattformen

Fahrbare RSW mit Hebebock-Abstützung und gekoppelten Arbeitsplattformen

Verstellbare Getriebeabstützung für Triebradsatz

Verstellbare Getriebeabstützung für Triebradsatz

Radsatzwechsel über Transportpalette auf der Wechselplattform

Radsatzwechsel über Transportpalette auf der Wechselplattform

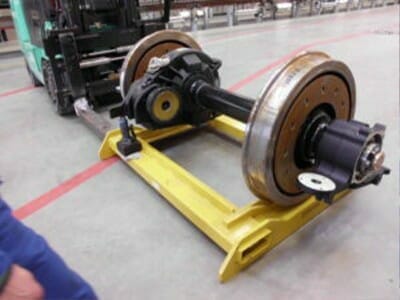

Radsatz-Wechselpalette für Transport per Stapler

Radsatz-Wechselpalette für Transport per Stapler

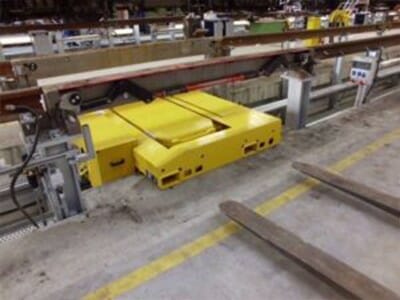

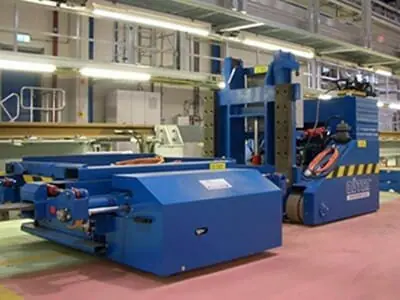

mobiler Radsatzwechsler

mobiler Radsatzwechsler

Radsatzwechselanlagen für Ihr Unternehmen

Konnten wir Ihr Interesse an einer Radsatzwechselanlage wecken?
